Hogyan válasszunk alumínium kompozit paneleket külső falburkolatokhoz? 2026-os építész és kivitelező anyagválasztási útmutató
30 másodperces összefoglaló:
- A kiválasztás lényegealumínium kompozit panelek (ACP)a külső falburkolat négy kulcsparaméterben rejlik: a panel alumínium vastagsága (0,30 mm vagy annál nagyobb, függönyfalakhoz 0,40 mm vagy több ajánlott), bevonatrendszer (kültéri használatra kötelező a FEVE vagy PVDF), tűzállóság (B1 a kereskedelmi épületek fő iránya, az A2 kötelező a magas-magas rétegű anyagoknál) és a PE, nem építőanyag megengedett).
- A nem megfelelő bevonat kiválasztásának költsége nem az árkülönbség, hanem a 3-5 éven belüli elhalványodás és krétásodás, a tulajdonos állítása és a teljes csere. A PVDF fluor-szénhidrogén bevonatok erősen ajánlottak part menti, magas páratartalmú és UV-sugárzásnak kitett területeken.
- A tűzvédelmi előírásoknak való megfelelés nem opcionális, hanem törvényes alapkövetelmény. Különböző országokban folyamatosan szigorodnak az épületek külső falaira vonatkozó tűzvédelmi követelmények; Az anyagok kiválasztása előtt feltétlenül ellenőrizze a legújabb helyi építési előírásokat.
Közvetlenül a forrásgyárból történő beszerzés, a méret szabványos nagy táblák szerinti optimalizálása és a megfelelő csomagolási módszerek kiválasztása jelentősen csökkentheti az összköltséget.
A külső fal az épület arca, és az anyagteljesítmény végső próbája.
Napi ultraibolya sugárzásnak, savas esőnek, szélnyomásnak, valamint hőtágulásnak és összehúzódásnak való kitettség, ugyanakkor teljesíteni kell az építészek szigorú esztétikai követelményeit a szín, a textúra és a stílus tekintetében,{0}}az alumínium kompozit panelek külső falburkolata által támasztott kihívások messze meghaladják a belső dekoráció és a szokásos jelzőtáblák kihívásait.
Globális beszállítóként aHUABONDalumínium kompozit panelek, több ezer külső falprojektet szállítottunk több mint harminc éven keresztül, a Közel-Kelet perzselő sivatagjaitól Észak-Európa szélsőséges fagyás{0}}olvadási ciklusaiig, Délkelet-Ázsia nedves partjaitól Ausztrália intenzív ultraibolya sugárzásáig. Egyes projektek tíz év után is olyan jók, mint az újak, míg mások csak három év alatt elhalványulnak és deformálódnak.
A különbség gyökere nem magában az alumínium kompozit panel anyagában van, hanem abban, hogy az alábbi kulcsfontosságú döntéseket helyesen hozták-e meg az anyagválasztás során.
I. Alumínium panelvastagság: Az első védelmi vonal a külső falburkolatokhoz

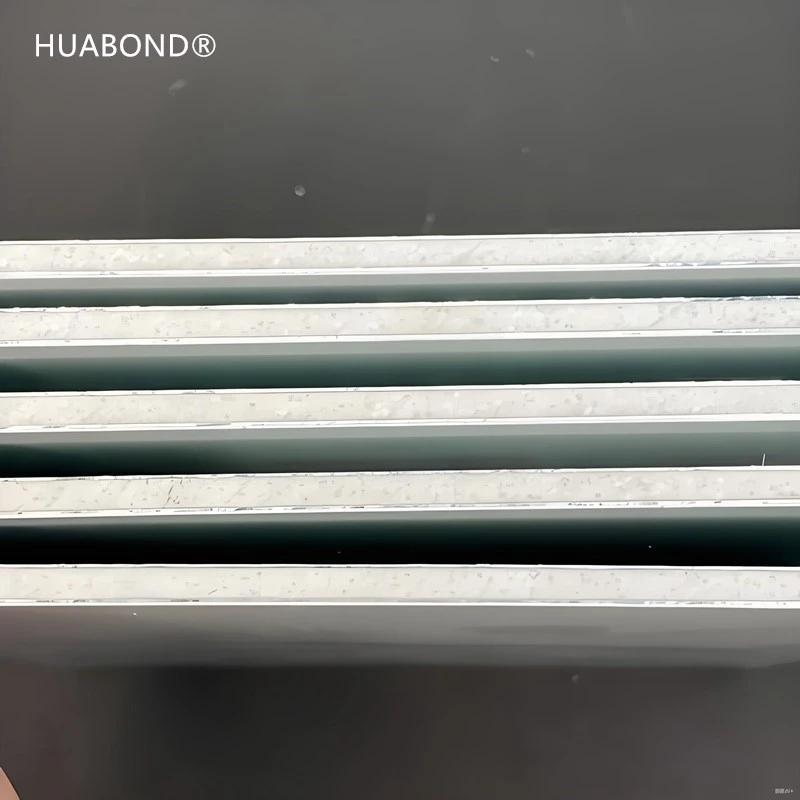

Az alumínium kompozit panelek három rétegből állnak: egy alumínium panelből, egy polietilén magból és egy alumínium hátlapból. Külső falak esetén a panel alumínium vastagsága a leginkább nem -megtárgyalható paraméter.
Miért olyan fontos a panel alumínium vastagsága?
A panel az alumínium kompozit panel első védelmi vonala a szél, az eső és a mechanikai hatások ellen. Ha az alumíniumlemez túl vékony, az a következőkhöz vezethet:
- A szélnyomás deformációja: A magas{1}}épületekben nagy a szélnyomás. A vékony panelek látható „kidudorodó-horpadásos” deformációt, más néven „olajtartály-effektust” mutatnak a pozitív és negatív szélnyomás váltakozó hatására.
- Ütéssel kapcsolatos sebezhetőség: A repülő kövek, jégeső vagy tisztítóberendezések által okozott ütések maradandó horpadásokat hagyhatnak a vékony paneleken.
- Élszakadás: A rögzítéshez használt szegecs- vagy csavarlyukak körül a vékony alumíniumlemezek hajlamosak a beszerelés során mikro-repedésekre, amelyek hosszú-használat során kitágulnak.
Javasolt alumínium panel vastagság külső falburkolatokhoz:
Biztonsági tipp: Vásárláskor ügyeljen arra, hogy a szerződésben a panel alumínium vastagságának és a hátlap alumínium vastagságának pontos értékét adja meg az általános "teljes panelvastagság" helyett. Egy felelős szállító proaktívan biztosítja ezt a két adatpontot.
II. Bevonatrendszer: Annak meghatározása, hogy a külső falak meddig maradnak élénkek
A bevonat az alumínium kompozit panelek alapvető fegyvere az UV-sugárzás és a kémiai korrózió ellen. A nem megfelelő bevonat kiválasztása a külső falburkolatokhoz a legnagyobb oka az ellenőrizetlen karbantartási költségeknek a későbbi szakaszokban.
Három főbb bevonat{0}}teljesítménye a külső falakban:
Tanulság: Egy délkelet-ázsiai ügyfél HDPE bevonatot választott egy tengerparti üdülőprojekt külső falaihoz, hogy megtakarítsa a kezdeti költségvetést. A magas sópermet, a magas páratartalom és az erős ultraibolya sugárzás háromszoros hatása alatt a bevonat öt év után nyilvánvalóan krétásodást mutatott, és tíz év után teljesen ki kellett cserélni. A felújítás összköltsége nyolcszorosa volt annak az árkülönbségnek, mint az eredeti PVDF-választásnál. A tengerparti projekteknél a PVDF soha nem lehetőség, hanem szükségszerűség.
A bevonat minőségének megítélése:
- Kérje meg a beszállítót, hogy adja meg a festékmárkát (a jó hírű márkák, például a PPG, az AkzoNobel, a Becker és a Valspar garantálják a minőséget).
- Kérjen egy bevonat időjárásállósági vizsgálati jelentést (xenonlámpa öregedési tesztje 3000 óra vagy nagyobb, ΔE színkülönbség 5 vagy kisebb).
- Érdeklődjön a filmvastagságról: PVDF fedőbevonat 25 μm vagy nagyobb, HDPE 18 μm vagy nagyobb.
III. Tűzállósági besorolás: nem opció, hanem a szabályozás lényege
A külső falanyagok tűzállósági teljesítménye az a terület, ahol a globális építési előírások a leginkább szigorodtak az elmúlt évtizedben. A 2017-es londoni Grenfell Tower tüzet követően számos ország jelentősen megemelte az épületek külső falaira vonatkozó tűzállósági követelményeket.
Tűzállósági besorolás kiválasztása alumínium kompozit panelekhez:
Biztonsági tippek:
- Kínában a GB 50016 „Code for Fire Protection Design of Buildings” szerint az 50 méternél magasabb középületek és a külső falazat díszítőanyagai A osztályú (nem-éghető).
- Az Egyesült Királyságban szigorúan korlátozott a gyúlékony anyagok használata a 18 méternél magasabb épületek külső falainál.
- Ausztráliában és sok közel-keleti országban a magas-épületek külső falaira vonatkozó A2-es követelmény szabványossá vált az új projekteknél.
Vásárlás előtt feltétlenül tájékozódjon a helyi tűzvédelmi tanácsadónál vagy építésügyi hatóságnál a legújabb tűzvédelmi előírásokról. A B1-es szabvány alkalmazása egy A2-es szabványt alkalmazó projektnél nem csak bírságot von maga után, hanem bontást és újjáépítést is.
IV. Alapréteg anyaga: A láthatatlan igazság a költségekről
Bár a polietilén magréteg két réteg alumínium panel mögött van elrejtve, minősége közvetlenül befolyásolja a panel hosszú távú stabilitását és feldolgozási teljesítményét.
Virgin PE vs. újrahasznosított PE: A Virgin PE elengedhetetlen a külső falakhoz
Miért nem használhatók az újrahasznosított PE magrétegek külső falakhoz?
A külső falpanelek ellenállnak a napi több tíz Celsius fokos hőmérsékletváltozásnak. A Virgin PE magrétegek hőtágulási és összehúzódási együtthatói egy képlet révén illeszkednek az alumínium panelhez, így biztosítva a szinkronizált tágulást és összehúzódást. Az újrahasznosított PE instabil összetétele és változó helyi tágulási sebessége miatt hosszú -hosszú használat után belső feszültséget okozhat az alumíniumpanel és a magréteg között, ami felületi kidudorodásban, hólyagosodásban, sőt leválásban nyilvánul meg. Biztonsági tipp: A szerződés egyértelműen megköveteli a "100% szűz polietilén magréteget". Ha a szállító ára szokatlanul alacsony, akkor a magréteg anyaga a leggyanúsabb pont.
V. Méret és elrendezés: Költségmegtakarítás-Tippek a tervezési fázisban
A szabványos nagy-formátumú alumínium kompozit panelek általában 1220 mm × 2440 mm, 1250 mm × 3050 mm vagy 1500 × 3050 mm méretűek. A függönyfal elrendezése közvetlenül meghatározza az anyagfelhasználást és a végső költséget.
Alapszabály:
- Az elrendezési méretek tervezésekor közölje beszállítójával a szabványos panelspecifikációkat és az optimális anyagelrendezést. Egy jó beszállító proaktívan kiszámítja a pazarlás mértékét, és javasolja az elrendezés finom-hangolását a pazarlás csökkentése érdekében.
- A szabálytalan alakú panelek és speciális méretű panelek vesztesége akár 25-35% is lehet, és ezt a költséget végső soron az egységár tartalmazza.
- Ha a projektben nagyszámú szabálytalan alakú panel szerepel, javasolt az anyagszállító bevonása a tervezési fázisba, hogy anyagelrendezési optimalizálási javaslatokat adjon.
VI. Telepítési rendszer: kulcsfontosságú támogató rendszer a paneleken túl
A külső alumínium kompozit panelek beépítési rendszere a másik fele, amely meghatározza a függönyfal biztonságát és élettartamát. Még a jó panelek is problémákat okozhatnak, ha nem megfelelően vannak felszerelve.
Általános telepítési módszerek:
- Függesztési rendszer: Az alumíniumötvözet konzolok-előre fel vannak szerelve a panelek hátuljára, amelyeket a gerincre akasztanak, és a helyszínen-szintbe állítanak. Alkalmas nagy-formátumú függönyfalakhoz, nagy a beépítési hatékonyság, és az egyes panelek egymástól függetlenül cserélhetők.
- Szerkezeti ragasztó + hátsó csavarok: Alkalmas kis-formátumú vagy szabálytalan alakú panelekhez, amelyek magas építési minőséget igényelnek.
- Hajtogatás + szegecselés: Az alumínium kompozit panelek barázdált és összehajtható éltulajdonságait kihasználva háromdimenziós formák jönnek létre, majd rögzítésre szegecselődnek. Alkalmas oszlopok burkolására, ereszre és egyéb dekoratív területekre.
Biztonsági tanácsok: Az alumínium kompozit panelek beszerelésekor elegendő helyet kell hagyni a hőtáguláshoz és összehúzódáshoz. Az alumínium lineáris tágulási együtthatója körülbelül 2,4 × 10-5/fok. Egy 3- méter hosszú alumínium kompozit panel körülbelül 3,6 mm-rel kitágul vagy összehúzódik 50 fokos hőmérséklet-különbség mellett. Ha nincsenek hézagok a táblák között, vagy a hézagok túl kicsik, a táblák egymáshoz nyomódnak, deformációt és vetemedést okozva.
VII. Ellenőrzőlista a külső falakhoz használt alumínium kompozit panelek beszerzéséhez
VIII. Gyakran Ismételt Kérdések (GYIK)
Q1: Hány évig tarthatnak az alumínium kompozit panel külső falai?
Ez a bevonattól és a beépítés minőségétől függ. A HDPE bevonatú külső falak normál körülmények között 15-20 évig, míg a PVDF bevonatú külső falak 25-30 évig vagy még tovább is. Maga az alumínium kompozit panel szerkezeti élettartama elérheti az 50 évet, de a bevonat idővel elöregszik, és rendszeres ellenőrzést igényel.
2. kérdés: Hajlíthatók-e a külső falakhoz használt alumínium kompozit panelek?
Igen. Az alumínium kompozit panelek egyik legnagyobb feldolgozási előnye a hajlítási és hornyolási képességük, ami éles derékszögeket, hegyesszögeket vagy ívelt éleket hoz létre, így ideális oszlopokhoz, ablakkeretekhez, párkányokhoz és más, háromdimenziós formát igénylő területekhez. A hajlítási folyamathoz speciális V-hornyolószerszámra van szükség, amely megtartja a 0,2-0,3 mm-es magréteg ráhagyását az éles és esztétikus szög elérése érdekében.
Q3: Mi az árkülönbség a B1 és az A2 osztály között?
Az A2 minőségű alumínium kompozit panelek egységára jellemzően 30-60%-kal magasabb, mint a B1 osztályúé. Az árkülönbség elsősorban a szervetlen ásványi magrétegből és a bonyolultabb gyártási folyamatokból adódik. Ha azonban a szabályozás előírja az A2-t, ez az árkülönbség megfelelési költséget jelent, és nem kerülhető el.
4. kérdés: Elhalványulnak a külső falakhoz használt alumínium kompozit panelek?
Az összes bevonat bizonyos mértékig elhalványul a hosszú távú -UV-sugárzás hatására. A jó -minőségű HDPE-bevonatok színkülönbsége ΔE általában nem haladja meg az 5-öt 10 éven belül, a PVDF-bevonatoké pedig legfeljebb 5-öt 20 éven belül. A jó hírű festékmárkák kiválasztása és az időjárási vizsgálati jelentések kérése hatékony módja a fakulás kockázatának.
5. kérdés: Hogyan kell tisztítani az alumínium kompozit paneleket külső falakhoz?
A napi esővizes mosás a legtermészetesebb tisztítási módszer. Ha kézi tisztításra van szükség, használjon semleges tisztítószert és puha ruhát, kerülje az erős savas és lúgos oldószereket, valamint a kemény keféket, amelyek megkarcolhatják a bevonatot. A tisztítás gyakorisága a helyi levegő minőségétől és a csapadéktól függ, általában évi 1-2 alkalom elegendő.
Q6: Hogyan lehet szigetelni az alumínium kompozit panel külső falait?
Az alumínium kompozit paneles függönyfalakat általában szigetelő kőzetgyapottal vagy üveggyapottal kombinálva szellőző függönyfalrendszer kialakítására használják. A szigetelőréteg a gerinc között helyezkedik el, külső dekoratív és védőrétegként az alumínium kompozit panel szolgál, középen egy szellőző légréteggel, amely hatékonyan javíthatja az épület energiahatékonyságát.
Kérjen professzionális támogatást következő külső homlokzati projektjéhez. Küldje el nekünk a projekt rajzait, az épület magasságát és a helyi éghajlati viszonyokat, és 24 órán belül visszaküldjük a műszaki ajánlatot, amely tartalmazza az ajánlott alumíniumpanel vastagságot, a bevonat kiválasztására vonatkozó javaslatokat, a tűzvédelmi minősítést és az átlátszó árajánlatot. Ingyenes színmintákat is kínálunk az Ön igényeinek megfelelően, lehetővé téve a minőség első kézből történő tesztelését.
[Szerezzen külsőtAlumínium kompozit panel műszaki javaslat és minták most]
(Ezt a cikket eredetileg a HUABOND Aluminium Composite Panel Global Supply Team írta, több mint 30 éves tapasztalata alapján a globális külső homlokzati projektek kivitelezésében. A sokszorosításhoz engedély szükséges. További építőanyag-választási útmutatókért látogasson el a www.huaalu.com weboldalra.)
