Megdöbbentő! Milliókat érő leckék: 5 valós-eset az AKCS függönyfalak szerelési hibáinak világviszonylatban és tippek a buktatók elkerülésére
Bevezetés: Az elmúlt években az építészetben a környezetvédelem, a tűzállóság és az esztétika iránti növekvő igények miatt,Alumínium kompozit panelek (ACP)a csúcsminőségű{0}}függönyfalprojektek kedvelt anyagává váltak. Az anyag kiváló minősége ellenére azonban az ACP függönyfalak szerelése során fellépő műszaki hibák milliós vagy akár több tízmillió dolláros munkákat is eredményezhetnek.
Az ausztrál lakástűztől a Sydney-i kaszinóval szembeni több{0}}millió dolláros követelésig számtalan eset bizonyítja, hogy a helytelen telepítési technikák nemcsak anyagi károkhoz vezetnek, hanem akár végzetes jogi vitákat is kiválthatnak.
Ez a cikk mélyrehatóan elemzi az öt valós{0}}AKCS-függönyfal-projekt meghibásodását a világ minden tájáról, boncolgatja a kiváltó okokat az "alumínium kompozit panel deformációjától" a "panel teljes leválásáig", és hiteles tippeket ad ezeknek a buktatóknak a projektje során történő elkerülésére.
1. esettanulmány: LaCrosse-i lakástűz Ausztráliában – kataklizmikus katasztrófa, amelyet egy gyúlékony mag okoz
Helyszín: Melbourne, Ausztrália
Veszteségek: több mint 24 millió ausztrál dollár kárigények; az egész épületet le kell bontani és újjáépíteni
Incidens áttekintése: 2014 novemberében a melbourne-i LaCrosse bérházat egy erkélyen húzódó cigaretta gyújtotta meg, ami Ausztrália történetének egyik legrosszabb épülettüzét robbantotta ki. A tűz perceken belül átterjedt a földszintről a legfelső emeletre. A későbbi vizsgálat során kiderült, hogy a tettes az épület külsejére szerelt, nem szabványos alumínium kompozit panelek (ACP) voltak.
Bár az épület tervrajzai megfeleltek az előírásoknak, a kivitelező cég illegálisan használt polietilén (PE) maggal ellátott, közönséges alumínium kompozit paneleket. Az ilyen típusú panelek nemcsak hogy nem biztosítanak tűzállóságot magas hőmérsékleten, hanem hevesen égnek és mérgező gázokat bocsátanak ki, ami hozzájárul a lángok függőleges terjedéséhez.
A legfontosabb tanulságok: Ez az anyagi megfelelés klasszikus esete. A bíróság végül úgy döntött, hogy az épületfelmérőt, építészt és tűzoltómérnököt terheli az elsődleges felelősség azért, mert az átvételi ellenőrzés során nem azonosították a PE-maganyag által a sokemeletes épületekben okozott halálos kockázatokat.
Következmények a vásárlókra nézve:
Magas{0}}függönyfalprojekteknél szigorúan tilos a közönséges PE maganyag használata; B1 vagy A2 tűzálló{3}}alumínium kompozit paneleket kell használni.
2. esettanulmány: Kereskedelmi komplexum Törökországban – A "hullámfelületek" és a "dudorodás" gyakori minőségi hibái
Helyszín: Izmir, Törökország tengerparti városa
Veszteség: 3 hónapos kivitelezési késés, részleges bontás és átépítés
Incidens áttekintése
Ez az alumínium kompozit panel függönyfal panel deformációjának tipikus esete. Mindössze hat hónappal a projekt befejezése után a déli homlokzat sötét -színű alumínium kompozit panelfüggönyfala súlyos "olajdob hatást" mutatott – a felület egyenetlen volt, hullámszerűen hullámzott, ami súlyosan befolyásolta az épület esztétikáját.
A helyszíni ellenőrzés-a hiba három okát tárta fel:
1. Élbordák hiánya: Pénzmegtakarítás céljából az építési egység 3 mm vastag alumínium kompozit paneleket használt, közvetlenül összehajtotta az éleket és a külső falra szerelte, anélkül, hogy megerősítő bordákat (élbordákat) adna hozzá a panelek belsejéhez. A nyári magas hőmérséklet hatására a panel felületén kitágul a levegő, ami kifelé deformálódni kezdett.
2. Képtelenség feloldani a hőfeszültséget: Az alumínium kompozit panel hőtágulási együtthatója sokkal nagyobb, mint a mögötte lévő acélgerinté. Az építőmunkások merev csavarokat használtak a rögzítéshez, anélkül, hogy helyet hagytak volna a csúszáshoz, aminek következtében az alumínium kompozit panelek nyomás hatására a hőmérséklet-különbségek miatt meghajoltak.
3. Egyenetlen gerinc: Az acélgerinc hegesztése erősen deformálódott, és a szerelők közvetlenül felakasztották a paneleket, anélkül, hogy kiegyenlítették volna őket, ami tovább súlyosbította a vizuális egyenetlenségeket.
A legfontosabb tanulságok:
Az esztétika a függönyfalak esetében is kulcsfontosságú. A sötét-színű (például sötétbarna és fekete) alumínium kompozit panelek rendkívül nagy síkságot igényelnek; minden enyhe deformáció fényben jól látható lesz.
Következmények a vásárlókra nézve:
A pályázati dokumentációnak kifejezetten meg kell követelnie az építőipari vállalattól, hogy nyújtson be "panel deformáció megelőzésének folyamattervét", beleértve a merevítő bordák távolságát (általában nem haladhatja meg a 600 mm-t) és a csatlakozási csomópontok lebegő kialakítását.
3. eset: "Repülőpanel" baleset erős szélben – leválás a nem megfelelő klipcsatlakozás miatt
Elhelyezkedés: egy sokemeletes{0}}épület Észak-Amerikában
Veszteség: a közintézményekben keletkezett kár, szerencsére személyi sérülés nem történt
Baleseti áttekintés: Egy nem{0}}szélsőséges viharban egy épület homlokzatán lévő nagyméretű alumínium kompozit panel (MCM/ACP) lerobbant. A későbbi elemzés arra a következtetésre jutott, hogy a meghibásodás a rejtett kapcsok nem megfelelő befogási mélységéből fakadt.
A nyomozócsoport megállapította, hogy az alumínium kompozit panel túlzott mérete és a hátsó erősítő bordáknak a hajtogatott élekkel való nem hatékony összekapcsolása miatt az ismétlődő szélnyomás rezgésbe hozta a panel felületét, ami az élrögzítők fokozatos leválásához vezetett, ami végül az egész panel "leszerelt horogként" való lerepülését okozta.
A legfontosabb tanulságok:
Az alumínium kompozit panelek szélterhelési tervezésénél nemcsak a szilárdságot, hanem a dinamikus kifáradást is figyelembe kell venni.
Következmények a vásárlókra nézve:
Ultra-nagy ACP-függönyfalak esetén szélnyomásállósági vizsgálatot kell végezni. Kizárólag tapasztalaton alapuló telepítési módszerek elutasítása; győződjön meg arról, hogy a rögzítőrendszer leválásgátló kialakítású- vagy "biztonsági tartalék" mechanizmussal rendelkezik.
4. eset: A Star Casino követelése Sydneyben – A szürke terület a "megfelelőség" és a "tényleges használat" között
Helyszín: Sydney, Ausztrália
Veszteség: 4 millió ausztrál dollár kármentesítési költség
Az incidens összegzése: A sydneyi Star Casino 2014 és 2016 között felújításon esett át, speciális alumínium kompozit panelek (ACP) felhasználásával. 2017-ben az új-dél-walesi kormány tűzveszélyre hivatkozva elrendelte ezeknek a paneleknek az eltávolítását.
Ennek az esetnek az a drámai aspektusa, hogy ez nem a szerelő hibája miatt történt, hanem a szabályozás megváltozása. A bíróság megállapította, hogy bár az anyagok megfeleltek a 3. fázis projektjének, a gyártó terméktanúsítványában (CodeMark) ebben az időszakban bekövetkezett változás miatt a panelek sorozata már nem felelt meg az akkori-az építési szabályzat „nem-gyúlékonyságra vonatkozó jelenlegi követelményeinek”.
Legfontosabb tanulságok: Ez a sikertelen "ellátási lánc és dokumentációkezelés" esetének klasszikus példája. Az alumínium kompozit panelek megfelelősége nem csak a fizikai formájuktól függ, hanem a kísérő tanúsítási dokumentumok változatától is. Még ha az anyagok azonosnak tűnnek is, ha a tanúsítvány lejárt vagy megváltozott, a telepített termék továbbra is „nem-megfelelő terméknek” minősül.
Következmények a vásárlókra nézve:
A szerződések aláírásakor elengedhetetlen az anyagok műszaki specifikációinak és szabványainak megadása (például GB 8624), nem csak a "terméknév". Legyen óvatos, ha a szállítók gyengébb minőségű anyagokat használnak, vagy tételeket váltanak a szállítási folyamat során.
5. eset: Vita a "nem megfelelő árukról" – a poliészter PE hibásan Fluorocarbon PVDF bevonatként ábrázolva
Helyszín: Mumbai, India
Veszteségek: Kollektív lakástulajdonosok tiltakozása, a fejlesztő hírneve tönkrement
Esemény áttekintése: Az átadás időpontjához közeledve Mumbaiban egy előkelő -lakóház háztulajdonosai felfedezték, hogy az ígért "alumínium kompozit panel + üveg függönyfal" homlokzat már 2-3 év kültéri használat után elhalványul és krétásodik, ami az épület megjelenésének gyors elöregedését okozza.
Bár a fejlesztő azt állította, hogy "csökkenti a fényszennyezést", és megkapta a tervezési engedélyt, ez lényegében az anyagok leminősítését jelentette. Ez az eset nemcsak beépítési problémákat, hanem az alumínium kompozit panelek felületkezelése során elkövetett csalásokat is magában foglalt – közönséges poliészter bevonatot (PE) használtak, hogy megszemélyesítsék a rendkívül időjárásálló -fluor-szénhidrogén bevonatot (PVDF).
A legfontosabb tanulságok:
Az alumínium kompozit panelek tartóssága a felület bevonatától függ. A kültéri függönyfalaknak 70%-os fluorkarbon gyanta bevonatot kell használniuk, hogy garantálják a 20 éves fakulásállóságot.
Következmények a vásárlókra nézve:
Vásárláskor ne csak a tábla vastagságát nézze; használjon filmvastagság-mérőt a bevonat vastagságának ellenőrzéséhez. A nemzetközi szabványok szerint a PVDF fluor-karbon bevonat vastagsága (három réteg) általában nem lehet kevesebb 35-38 μm-nél.
Összegzés: Hogyan lehet elkerülni, hogy a következő kudarc eset legyen?
A fenti öt valós{0}}példán keresztül egyértelmű, hogy az alumínium kompozit panelek (ACP) függönyfalainak meghibásodásai gyakran a következő négy szempontra összpontosítanak:
1. Anyagszabályozás (tűzállóság és bevonat): A sokemeletes épületekben A2 vagy B1 tűzálló alumínium kompozit paneleket kell használni; kültéri alkalmazásokhoz PVDF fluorkarbon bevonatot kell használni.
2. Szerkezeti vezérlés (mechanika és deformáció): a panelek nem lehetnek túl nagyok; Mögéjük erősítő bordákat (élbordákat) kell kialakítani, és a csatlakozási rendszernek képesnek kell lennie a hőtágulás felvételére (lebegő csatlakozás), hogy megakadályozza az "olajdob hatást".
3. Építésszabályozás (laposság és csatlakozás): Az acélgerincnek vízszintesnek kell lennie, a függesztőket szorosan egymásba kell rögzíteni, és elegendő tágulási hézagot kell biztosítani.
4. Jogi ellenőrzés (bizonyítási lánc): megőrzi a mintákat, a lepecsételt mintajelentéseket és a gyári megfelelőségi tanúsítványokat; teljes minőségi nyomonkövetési rendszert hoz létre a leszállított és szállított anyagok közötti eltérések elkerülése érdekében.

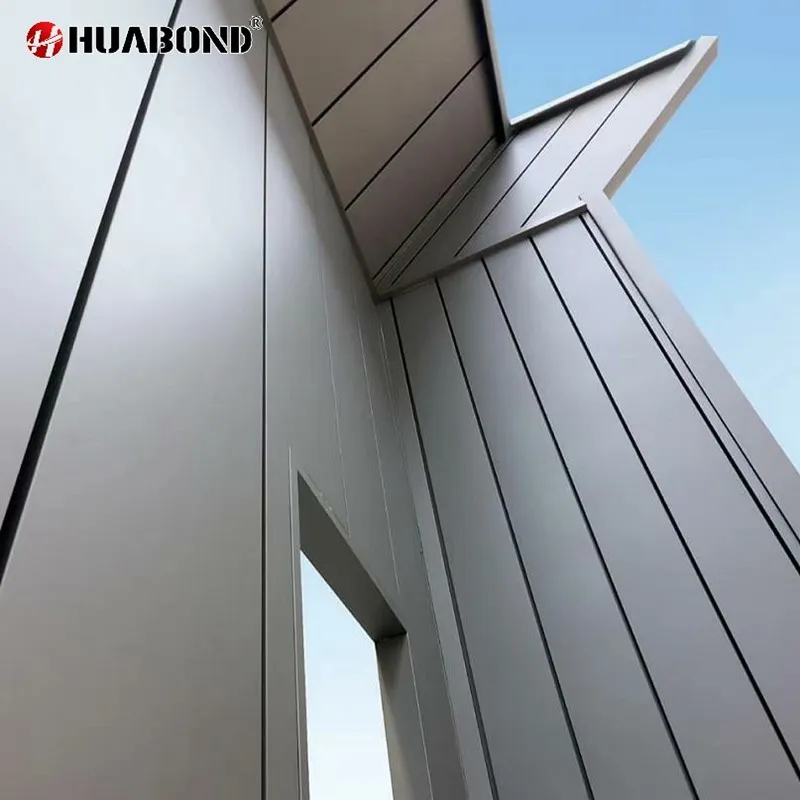

HUABOND®
